Instalaciones electricas residenciales

INSTALACIONES ELÉCTRICAS
RESIDENCIALES


Antes de hacer una instalacion electrica residencial se debe tener en cuenta en donde es que se va a instalar, el equipo necesario y las precauciones a tomar donde el movimiento electrico debe ir en el circuito.

Hay tres tipos de instalaciones domesticas según su intensidda de carga:

Baja
Media
Alta

Dichas instalaciones pueden ir desde 10 Amperios hasta 36 Amperios según la intensidad de carga.

Una instalacion electrica domestica se componene de:

Caja de acometida
Contador
Icp
Interruptores termosensibles

En cada ambiente existen:

Interruptores
Tomas de potencia
Tomas de iluminacion
Tomas de menor amperaje

Cada toma tiene tres conductores:

Uno fase
Uno neutro
Uno tierra

Concepto de las instalaciones

Las instalaciones es el conjutno de elementos necesrios para transformar electricidad.

Elementos de una instalacion electrica:

Conductores electricos
Canalizaciones electricas
Conectores para las canalizaciones electricas
Dispositivos de proteccion

Las instalaciones electricas de una residencia pueden estar calculadas
para diversos tipos de carga: iluminacion, motores, comunicacion, equipos electricos, etc. Estas cargas puede variar.

Los codigos de construccion especifican el wattaje minimo por unidad de area de piso, segun los diversos usos que se vayan a dar, pero se puede pasar este wattaje minimo si la instalacion lo requiere.

Las residencias reeciben la energia electrica desde los conductores o transformadores del suministro publico.

Los conductores de suministro (acometida electrica) pueden ser subterraneos o elevados.

Los conductores de suministro llegan a una caja metalica de acometida, montada en la pared de la residencia, y despues se llevan a un interruptor o cortacircuitos principal.

Si la carga de servicio es excesiva se pueden instalar dos o mas interruptores de suministro.

Cada interruptor principal o de suministro alimenta un centro de distribucion o carga, o grupos de estos, llamados comunmente tableros. La conexion entre el interrupotor y el centro de distribucion se denomina alimentacion.

Estos tableros de distribucion constan de varios cortacircuitos o interruptores de fusibles. Cada uno de estos cortacircuitos alimenta un circuito de carga. Los tableros alimentan circuitos de distribucion conectados a la iluminacion, los tomacorrientes u otros dispositivos.

Los circuitos de distribucion son monofasicos con dos cables. Un cable de cada cirucito se lleva a tierra. El material aislante del cable a tierra de un alimentador es de color blanco o gris, segun el codigo de colores del reglamento de construccion.

En un circuito de distribucion, el conductor a tierra es de color verde. Cuando varios conductores de tierra estan en un solo poliducto de alimentacion, uno debera ser blanco o gris.
La ampacidad del conductor depende del efecto de calentamiento depende del efecto de calentamiento acumulativo por perdida de potenca IR del cable.

TIPOS DE CABLES:

Tipo MI cable con aislante mineral, incombustilbe, se puede utilizar en lugares peligrosos y bajo tierra.

Tipo MC Cable del numero 4, se puede utilizar en sitios humedos.

Tipo AC (tambien se conoce com cable BX) tiene armadura de cinta metalica flexible, proporciona un medio de conexion a tierra.

Tipo ACL ademas del material aislante del tipo AC, tiene conductores forrados de plomo.

Tipo ACT solo los conductores individuales tienen una cubierta fibrosa resistente a la humedad.

Tipo NM o NMC Cables con cubiertas no metalicas (tambien conocidos como Romex) Se puede utilizar en areas parcialmente protegidas.

Tipo SNM los conductores estan agrupados en una matriz extruida de material no metalico, resistente a la humedad y a la flama.

Tipo SE o USE cable de acometida de suministro con aislante resistente a la humedad y al fuego.

Tipo UF es surte de fabrica con una funda resistente a la flama humedad, hongos y corrosion, y es adecuado para enterrarse directamente.

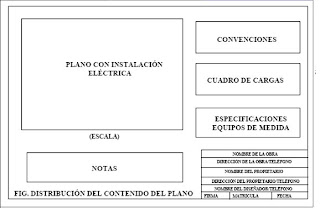

CONVENCIONES





Sistemas de medida

Toda instalacion tendra un medidor colocado a la entrada de la acometida, en el caso residencial el tipo de medicion sea derecta.

Calses de medida:

- Monofsico bifilar : 1 conductor activo (fase) 1 conductor no activo (neutro)
- Monofasico Trifilar: 2 conductores activos (fase) 1 conductor no activo (neutro)
- Trifasico: 3 conductores activos (fase) 1conductor no activo (neutro)

Circuitos ramales:

El diseño de los circuitos ramales para artefactos debe considerar los siguientes aspectos:

· La capacidad de corriente de los circuitos ramales individuales no debe ser menor a la capacidad nominal rotulada en el artefacto.
· Para los circuitos ramales de artefactos que no incluyan motores y cuya carga sea contínua la capacidad nominal del circuito ramal no debe ser menor que el 125% del valor rotulado.
· Para circuitos ramales que alimenten calentadores de agua con tanque de almacenamiento de capacidad menor a 454 litros la capacidad nominal del circuito ramal no debe ser menor que el 125% del valor rotulado.Los circuitos ramales deben quedar protegidos contra sobrecorriente de acuerdo con la capacidad de corriente rotulada en la placa de características del artefacto.
· Para los circuitos ramales de artefactos que no incluyan motores y cuya protección contra sobrecorriente no esté especificada en su placa de caraterísticas, dicha protección no debe ser mayor de 20 A para artefactos de corriente nominal menor o igual a 13,3 A, ni mayor que el 150% de la corriente nominal para artefactos de corriente nominal mayor de 13,3 A.

Estan constituidos por :

· Proteccion de sobrecorriente
· El conductor
· El aparato de salida
· Se clasifican según la capacidad del dispositivo del sobrecorriete que la protege y los mas reconocidos son de 15, 20, 30, 40 y 50 Amperios.
· Los circuitos ramales multihilos se componene de 2 o mass conductores vivos cuando la proteccion es multipolar (bipolar)
· La cubierta aislante de los conductores debe ser de color:


1. Neurto (blanco o gris)
2. Tierra ( verde o verde con rayas amarilas)
3. Fase ( colores diferentes a los de neutro y tierra)
· Las tomas instaladas en circuitos de 15, 20 A sera del tipo con polo a tierra.

Capacidad de los elemntos constitutivos del circuito ramal

Los conductores:


· Su acpaciadd de corriente no podra ser menor que la de la maxima carga a alimentar.
· Si alimenta varias tomas deberan teenr una capacidad portadora de corriente no menor a la de su dispositivo de proteccion.
· Para equipos entre 3.5 y 8.75 KW la capacidad de circuito ramal no sera menor al 80% de al capacidad nominal de placa de los equipos a alimentar y para mayores de 8.75 KQ alimetados a 240V la capacidad minima del circuito ramal sera de 40ª.
· El tamaño de los conductores no sera nunca menor del 14 AWG.


SALIDA MINIMAS REQUERIDAS

Cantidad minima de toma de corriente requeridos:

Se deberan colocar tomacorrientes de tal manera que ningun punto, a lo largo de la pared, este a mas de 1.8m de cualquier toma corriente en tal espacio de pared.
en zonas de circulacion de emas de 3 m de largodebera instalarse al menos una toma.
en baños se colocara minimo 1 toma adyacente al lavamanos.
en zonas de ropa se instalara una toma para lavadora, localizado a mas de 1.8 m del sitio donde se instalara la lavadora.
en el garajese instakara al menos una toma.



Salidas minimas de alumbrado requeridas

Almenos una salida para la iluminacion controlada por un switch sed ebera colocar en cada salon habitable, sala de baño, vestibulo, escalera, garaje y acceso a exteriores.

Proteccion contra falla a tierra

Deberan poseeer interrruptor de fala a tierra para proteccion de las personas los siguientes casos:

Para todos los tomacorrientes monofasicos de 15, 20A a 120v instalados es:

cuartos de baño
garajes con excepcion de la que no sean de facil acceso
Exteriores a las cuales hay acceso direct desde el piso
al menos 1 en el sotano de la vivienda y señalado o marcado
en zonas de ropa ubicados a menos de 1.3m del fregadero
sobre el tope del muelle de la cocina

En todos los equipos artefactos para alumbrados utilizados en zons humedas como piscinas, albercas, hidrantes entre otros.
Alimentadores:

Se denominara alimentador al conjunto de conductores que se encuentran entre el equipo de acometida y los conductores de sobrcorriente de los circuito ramales

Tamaño y capacidad minima del conductor:

En circuitos especificos:

los conductores del alimentador deberan tener una capacidad no inferior a la requerida para alimenta las cargas.
La capacidad portadora de corriente del conductor del alimentador no deberá ser menor de 30A. Con relación a la acometido
La capacidad del alimentador no deberá ser menor que la de la acometida cuando el alimentador conduzca la totalidad de la carga servida por acomedidas de 55A o menos.

Conductor de tierra en los alimentadores

Cuando un alimentador atienda circuitos ramales que tengan un conducto de tierra,el alimentador deberá incluir un medio de puesta a tierra al cual se conecten los conductores de tierra de los circuitos ramales.

Cálculo de los circuitos ramales y alimentadores

Las cargas se calculan preferiblemente con base en los voltiamperios en lugar de los vatios; además para efectos de cálculo se tendrá en cuenta las tensiones nominales de cada sistema.

Cálculo de la carga de los circuitos ramales

Carga de iluminación:

La carga de iluminación y tomas comunes de 20A o menos no será menor de 32VA por metro cuadrado y el area a considerada no incluye espacios de acceso descubiertos, garajes, ni espacios sin uso presente o futuro.

Otras cargas:

La carga mínima para cada toma de uso general, no será menor a:

• Salida para equipos específicos: igual a la del equipo a servir.

• La salida que alimente luminarias empotradas en cielo falso igual a la de la luminaria .
• Salida para portalámparas de tipo pesado : 600VA

• Otros salidas: 180VA

Cálculo de circuitos ramales requeridos

Para el total de las cargas calculadas:

El número mínimo de circuitos ramales deberá ser determinado de la carga total calculada dividida por la capacidad del circuito ramal utilizada.

Para la cocina y la zona de ropas:

Se deberá proveer de circuitos ramales en la siguiente forma:

Dos o más circuitos ramales de 20A para alimentar los equipos portátiles necesarios de la cocina.

Al menos un circuito ramal adicional de 20 A para alimentar las tomas requeridos en la zona de ropa.

Para otras cargas:

Se deberá proveer de circuitos ramales para cargas específicas no cubiertas en los literales anteriores como: calentadores de agua, secadoras, estufas, etc...

Calculo de las cargas de los alimentadores

Los conductores de los alimentadores deberán tener suficiente
capacidad portadora de corriente para atender la carga conectada
así:

Carga continua y no continua:

Ni la capacidad del aparato de protección de sobre corriente ni la del
conductor de un alimentador, podra ser menor a la suma de las cargas no continuas más el 125% de la cargas continuas.

Cálculo de la carga de iluminación

El factor de demanda listado a con*inu*ción será aplicado a la carga general de alumrado y tomas de servicio general, calculada de los circuitos ramales, pero no se aplicarán para calculr la cantidad de circuitos ramales.

Unidades fijas de calefacción

Las unidades fijas de calefacción deberan tomarse como el 100% de la
carga total asignada a los equipos de calefacción.

Carga de los ciiruitos ramales de 20a adicionales en la cocina y en la zona de ropas

En cada vivienda la carga del alimentaorr se incrementará en 1500VA por
cada circuito ramal de 20A destinados a aparatos portatiles de cocina y
podrá ser considerada como de iluminación general.

Para la zona de ropa las tomas serán considerados como de 1500 VA y se
podrá considerar como carga general de iluminación.

Ambas cargas se les podrá aplicar el factor se carga del numeral (b).

Aparatos no portatiles o electrodomésticos en viviendas

Se permite aplicar un factor de demanda del 75% a la carga nominal de
placa de 4 o más electrodomésticos fijos cuando son atendidos por un solo alimentador, se debe excluir la estufa, secadora de ropa y equipos de aire acondicionado o calefaccion.

secadores de ropa en viviendas

Se tomará como la cifra mayor entre 500 w o la capacidad de placa del
secador.

estufas o equipos de cocina

Para equipos de cocina cuya capacidad de placa esté entre 8.75 y 12 Kw,
la carga demandada se toma como 8 Kw ; para equipos con capacidad
mayores se tomara el 80% de la capacidad de placa.

Cargas no coincidentes

Cuando es improbable que dos cargas actúen simultaneamente, se podrá
omitir la menor de éstas.

Acometidas

Se define a los conductores que se extienden desde las redes de las empresas de servicios hasta el medio general de desconexión de la instalación interior.

El conductor de la acometida deberá tener suficiente capacidad portadora
de corriente para manejar la carga y deberan ser aislados para la tensión
de servicio.

Acometida aerea:

Se componen de los conductores que van desde el último poste u otro poste aéreo, incluyendo los empalmes si los hay, hasta el punto donde estos conductores entren a la canalización de la edificación.

Acometidas subterránea:

La componen los conductores subterráneos entre la calle y transformador y el primer punto de conexión con los conductores de entrada de acometida en una caja equipo de medida u otro gabinete dentro o fuera del inmueble.

Acometidas aereas


Acometidas subterraneas


Medios de desconexión y protección

El equipo de protección de la acometida es usualmente un interruptor
automático o fusible:

Localizado el un punto accesible en el interior o exterior del inmueble.
Constituye el medio de control, proteccion y corte del suministro de energia.
Se debe colocar después del medidor de energía .
Su capacidad será igual a la capacidad calculada para los conductores de entrada de la acometida.
Cada conductor vivo de acometida deberá tener una proteccion de sobrecarga, cuya capacidad de corriente no será superior a la de los conductores.
Ningún aparato de sobrecorriente de poder insertar en el conuctor de puesta a tierra del circuito.
Conexión a tierra de los sistemas y equipos eléctricos

Toda instalación eléctrica deberá tener un conductor puesto a tierra y
apropiadamente identificado; los sistemas eléctricos se ponen a tierra por diferentes razones:

Limitan tensiones transitorias y de descargas atmosféricas.

Contactos accidentales de líneas.

Estabilizar la tensión a tierra durante la operación .

Facilitar la operación de las protecciones.

Elementos de una instalacion elecétrica

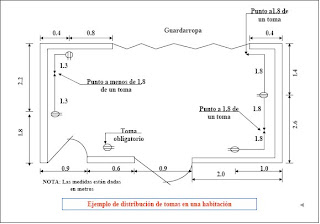

· Tomacorriente: En cada sala, comedor recibo, vestíbulo, biblioteca,
dormitorio o en cualquier recinto similar, las salidas de tomacorriente deben estar dispuestas para que no haya lugares o puntos en la longitud de la pared a lo largo de la línea del piso que estén a más de 1.8 m de un tomacorriente, medidos horizontalmente en dicha superficie.

Longitud de pared: Es una pared que no se interrumpe a lo largo de la línea del piso, por puertas chimeneas, vidrieras u otras aberturas similares.

La norma señala que las salidas para tomacorriente deben estar situadas de tal forma que cualquier equipo de utilización colocado en la longitud de la pared a lo largo de la linea del piso, no quede a mas de 1.8 m. del tomacorriente.

Cada recinto tendrá al menos dos tomas dobles colocados en diferentes
paredes y preferiblemente en sus extremos, ya que en el centro corren el riesgo de ser tapadas con los muebles.

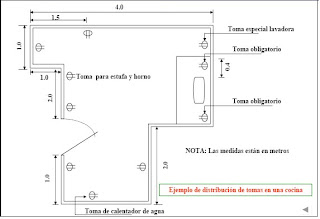

· Tomacoriente: Para la zona de cocina, la forma señala que se debe ubicae en toma doble cada 1.2 m a lo largo de la longitud del mesón de tal forma que cualquier equipo de utilización de cocina no quede a más de
0.6 m de un toma medido horizontalmente. Estas tomas deben colocarse a 0.2 m por encima del meson.

En los baños se instalará al menos un tomacorriente doble adyascente al lavamanos. No se deben instalar a 0.2m del piso debido a la humedad.

Todas las tomas se colocaran a 0.2 m por encima del piso, a excepción de las tomas de baños, cocina y algunos de la zona de ropas. Esto para evitar que el cordón del artefacto se desenchufe debido a su propio peso.

· Tomacorriente: En los corredores se recomienda instalar tomas cada 4.5 metros y en escaleras largas con descanso al menos uno. En garajes, cuando éstos son utilizados como sitios de trabajo se recomiendaubicar dos tomas. En zona de ropas se deben instalar tomas especiales e independientes, cuando se pretendan instalar cargas especiales (secadora de ropas por ejemplo). Cuando se instalen tomas exteriores, éstos deben ser controlados interiormente a través de un interruptor.

Tomas con protección de falla a tierra: se deben instalar para protección de las personas en los siguientes casos: baños, garajes, exteriores, en zona de cocina y de ropas en puntos ubicados a menos de 1.83 m de posetas o lavadero de ropas y en todos aquellos puntos cercanos a zonas húmedas.

· Cajas: las cajas para los tomas deben colocarse horizontalmente,cuando son rectangulares.

· Alumbrado: El nivel de iluminación residencial se puede seleccionar sin obedecer a un estudio especializado. Esto aunque no es técnicamente adecuado, se debe a la facilidad de disponer en el mercado lámparas de diferentes lúmenes con el fin de encontrar el nivel de iluminación deseado.

En viviendas la salida de iluminación central es la más aconsejable. Las salidas laterales sobre muro casi siempre requieren una fuente adicionalde alumbrado (lámpara de mesa).

· Los interruptores (suiches) no deben conectarse al conductor neutro: éste siempre pasa derecho. El que debe interrumpirse es el conductor activo. Se deben colocar dentro del área donde ejercen su control, a unadistancia de 10 a 20 cms. de las puertas (picaporte o cerradura de las puertas) o esquina de las paredes, excepto para el alumbrado exterior. Además no debencontrolar más de una salida de iluminación.

· Alumbrado: En las alcobas, en las escaleras y en otros espacios que requieran control de iluminación en dos o más puntos diferentes,se deben colocar suiches conmutables (suiche escala).
· Toda entrada a una vivienda debe tener alumbrado exterior.

Los interruptores cuando se instalan para accionamiento vertical, deben encender hacia arriba y apagar hacia abajo. Cuando se instalan para accionamiento horizontal, deben encender a la derecha y apagar ala izquierda. Para los interruptores se utilizan por lo general cajas rectangulares y colocadas a una distancia de 1.2 m del piso.

· Cajas: se utilizan para empotrar o para colocar a la vista en muros, techos y se utilizan para colocar las diferentes salidas de la instalación o como cajas de paso. Deben ser de tamaño suficiente para proveer espacio libre para manipular todos los conductores que entran y salen encada salida (ver norma NTC 2050). Las más comunes son de 2x4, 4x4 y las octogonales.

· Plafones (rosetas): accesorio para roscar las bombillas, deben tener rosca universal.

· Tablero de distribución: Es aquel en donde se ubican las protecciones para cada uno de los circuitos ramales, normalmenteson de tipo enchufable, es decir la protección (breaker) se conecta al barraje sin necesidad de tornillos (se montan a presión).

· Dispositivos de protección (breakers): Son de tipo termomagnético.

· Dispositivo térmico: constituido por una banda bimetálica par soportar sobre cargas de corriente.

· Dispositivo magnético: constituido por un electroimán, para soportar cortocircuitos. Son de tipo monopolar, bipolar y tripolar de 15 A, 20 A, 30 A, 40 A, 55 A, etc.

· Contador: existen de uno, dos y tres elementos.

Un elemento es un conjunto de una bobina de corriente y una bobina de tensión.

Contadores de un elemento: para sistemas monofásicos, tres hilos(dos conductores activos y un neutro). La bobina de tensión se conecta entre los dos conductores activos.

Especificaciones de contador: contador monofásico, treshilos, ciclométrico 240/120V., ............ 15(60) A -------400%

15(100) A -----666%
30(120) A -----400%
30(200) A -----666%
2.5(10) A ------400%

Se consiguen con o sin registro de demanda. Estos últimos para viviendas que requieran un transformador igual o superior a 45 KVA o con una carga instalada superior a los 40 KW.

Contadores de dos elementos:

Para derivaciones monofásicas de un transformador trifásico, cuatro hilos, uno de los cuales es el conductor neutro, es decir para acometidas que usen dos fases y un neutro de sistema trifásico cuatro hilos. Las bobinas de tensión se conectan entrecada fase y el neutro y las de corriente en las fases. Comúnmente se denominan contadores con neutro incorporado o tipo parrilla. Especificaciones: Contador bifásico, tres hilos, ciclométrico, 208/120V. o 220/127V. Amperaje similaral contador de un elemento.

Contadores de tres elementos:

Para derivaciones trifásicas, cuatro hilos, es decir para acometidas que usan las tres fases yel neutro de un sistema trifásico. Especificaciones: contador trifásico, cuatro hilos, ciclométrico, 208/120v. o 220/127V. Amperaje similar a los anteriores.

Canalizaciones:

Sistema empleado para soportar los conductores y protegerlos contra averías mecánicas y contaminación.

Abiertas: bandejas portacables, canastillas, aisladores de porcelana.
Cerradas: Tubería metálica ( tubo rígido o EMT).
Tubería plástica (PVC)
Canaletas

Conductores:

Es un hilo (alambre) o una combinación de hilos (cable) no aislados entre sí, adecuados para que por ellos circule una sola corriente eléctrica.

También existen en forma de barras rectangulares y dediseños especiales. La mayoría son de aluminio, aluminio recubierto con cobre, cobre, debido a su bajo costo. Su capacidad de transportar corriente esta relacionada con su número atómico. Al (13), Cu (29), Ag (47), Au(79).

El calibre se basa en una norma internacional americana, la AWG (American wire gauge), siendo el mas grueso (mayor calibre) el 4/0 y el mas delgado el # 36. Con base en estos dos calibres y mediante una progresión geométrica se establecen los demás calibres. Para calibres superiores al 4/0, su designación esta en función de su área en pulgadas.

Para ellose usa la unidad llamada el CIRCULAR MIL (milésima circular), que consisteen la sección de un círculo que tiene como diámetro una milésima de pulgada

1" =25.4 mm =(1/1000)" = 0.0254mm
1 C.M. = Πd/4 = 5.064*10 mm =1mm ≅2000 C.M.

El calibre del conductor debe satisfacer:

Aislamiento adecuado para soportar los niveles de tensión, temperatura, local donde serán instalados ( húmedo, seco, corrosivo, etc.).

Que la Ampacidad (capacidad para conducir corriente eléctrica) sea la adecuada para la corriente que por el circulará.

Calibre adecuado para evitar caídas de tensión excesivas. Se debe procurar que la fuente de alimentación (tablero de distribución) esté lo más cercano posible al centro de cargas.Caída de tensión (ΔV):-Circuitos 2H, 3H,y trifásicos (4H) con neutroΔV = (L*I*72.2)/C.M.-Circuitos trifásicos en deltaΔV = (L*I*62.5)/C.M.Donde L= Longitud equivalente = (ΣLiWi)/ΣWiw1 w2 d4 w4d1 d2 d3w3L= (w1d1+w2(d1+d2)+w3(d1+d2+d3)+w4(d1+d2+d4))/ (w1+w2+w3+w4)

Diseño e instalacion electrica residencial

Cargas mínimas a considerar:

· -Iluminación y tomas comunes (menores de 20 A): mínimo 32 VA/m2.
Area de residencia: 100 m2 ----------3200 VA
Número de circuitos ramales: carga calculada/ tamaño o capacidad delcircuito ramal.
Para circuitos ramales de 1000 VA -----------3 circuitos de 15ª

· -Circuitos adicionales de 20 A o 15 A:
Zona de ropas: mínimo un circuito ramal de 1500VA.
Zona de cocina: mínimo dos circuitos ramales de 1500VA cada uno.
Circuitos dedicados: para alimentar cargas fijas diferentes a las anteriores:

Estufa: ----------2 circuitos de 40 A.
Tina: -------------2 circutos de 15 A..
Total circuitos mínimos a considerar en el diseño: 12 circuitos.

Calculo de acometida

Según normasNTC2050-ICONTEC

Iluminación general, incluye tomas comunes de 20 A. o menores y circuitos ramales mínimos en zona de ropas y cocina.

Primeros 3000W -------------100%
Entre 3000 y 120.000 -------35%
Sobre 120.000 ----------------25%

Estufa:

Carga en placas entre 8.75 -12 KW ----------8.000
Con capacidad menor a 8.75KW --------------80%

· Según norma EPM

Iluminación general y tomas:

Primeros 2500 W.-----------------100%
Sobre 2500W.----------------------30%
Estufa --------------------------------100%

Circuito estufa: Circuitos (1 -2)
I = 8000/240 = 33.33 A. = TABLAS

Calibre conductor: 2 # 8 AWG -THW2 # 10 AWG -THW
Diámetro tubería: ∅3/4''
Protección: 2x40 A.

Circuito Tina: Circuitos ( 3 -4)
I = 1500/240 = 6.25 A. =TABLAS

Calibre de conductor : 3 # 14 AWG -THW
Diámetro tubería: ∅1/2 "
Protección: 2x15 A.

Circuito Horno microondas: Circuito ( 5 )
I = 1400/120 = 11.66 A. =TABLAS

Calibre de conductor: 3 # 14 AWG -THW
Diámetro tubería: ∅1/2"
Protección: 1x15 A.

Circuitos de alumbrado y tomas:
Circuito6:
I = 1000/120 = 8.33 A. =TABLAS

Calibre conductor: 3x14 AWG -THW
Diámetro tubería: ∅1/2"
Protección: 1x15 A.

En forma similar se calculan los demás circuitos de alumbrado ytomas.

Norma EPM

Total carga instalada: 17.675 W.

Total carga de Circuitos de alumbrado y tomas: incluye todos loscircuitos excepto circuito de estufa: 9.675 W

Circuito Estufa = al 100% = 8.000 W.
Primeros 2500 W. = al 100% = 2.500 W.
Sobre 2500 W. = al 30 % =9.675 -2500 = 7.175 W.
30% de 7.175 W.= 2.152 W.

Total carga demandada : 12.652 W.
I = 12.652/ 240 = 52.71 A. =TABLAS

Calibre2 #6 AWG -THW
2 #8 AWG -THW
Diámetro tubería: ∅1"
Protecciones: 2x60 A.

CONTADOR ( especificaciones)
Monofásico, trifilar, ciclométrico 240/120 V. 15/60 A

Cuadro de cargas electricas

Cuadro de cargas para cuantificar; a partir de los planos de puntos eléctricos; consumos en watts y amperios; valores de interruptores automáticos (breaker) y cantidad de circuitos de una instalación eléctrica.

CONCLUSIONES

Una instalacion electrica se hace deacuerdo a unos parametros requeridos por las empresas requeridas para estos trabajos.
En este trabajo se detalla concretamente como se debe hacer una instalacion electrica residencial.
Una instalacion electrica es el conjunto de elmentos que hacen posible llevar electricidad a un ambiente adecuado para este fin.
Hay tres tipos de instalaciones baja, media y alta de acurdo a la cantidad de carga que posee.
Al saber reconoce la simbologia que se presenta en un plano podemos reconocer las partes y en que ladova cada una.


BIBLIOGRAFIA

· http://ingenieria.udea.edu.co/maestro/IEI-316/docs/Dise%F1o%20Instalaciones%20residenciales.pdf


· http://docencia.udea.edu.co/ingenieria/circuitosII/cap06.html


· http://www.jasec.co.cr/consultas/requisitos_instalaciones.pdf
